Лазерное 3D-сканирование промышленных зданий для технического обследования
Получите точную цифровую геометрию промышленного здания для технического обследования, реконструкции и проектирования. Технокауф выполняет лазерное 3D-сканирование зданий и сооружений, формирует единое облако точек и подготавливает обмерные материалы — планы, разрезы, фасады, 3D- и BIM-модели.
При реконструкции, модернизации или техническом обследовании промышленного объекта проектировщику и обследовательской организации нужны достоверные данные о фактическом положении конструкций. Существующие чертежи могут быть устаревшими или неполными, а ручные обмеры сложного объекта требуют значительных трудозатрат. Лазерное сканирование позволяет зафиксировать доступную геометрию объекта в виде плотного облака точек и использовать эти данные как цифровую измерительную основу для дальнейшей инженерной работы.
Что получает заказчик
Состав результата определяется техническим заданием. По итогам работ мы можем передать:
- зарегистрированное облако точек;
- фактические размеры, координаты и высотные отметки конструкций;
- планы этажей, фасады и разрезы;
- обмерные чертежи;
- данные о положении колонн, балок, перекрытий, ферм, проемов и других доступных для съемки элементов;
- материалы для сравнения фактической геометрии с проектной документацией или BIM-моделью;

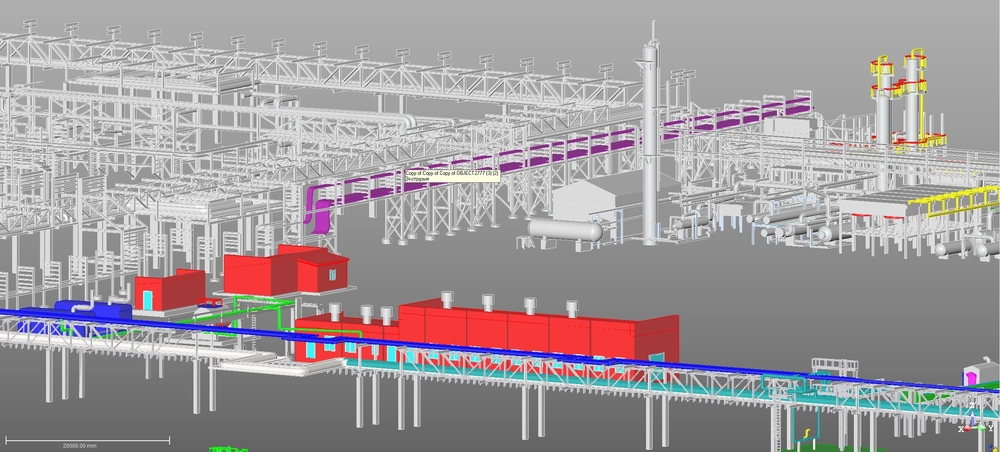

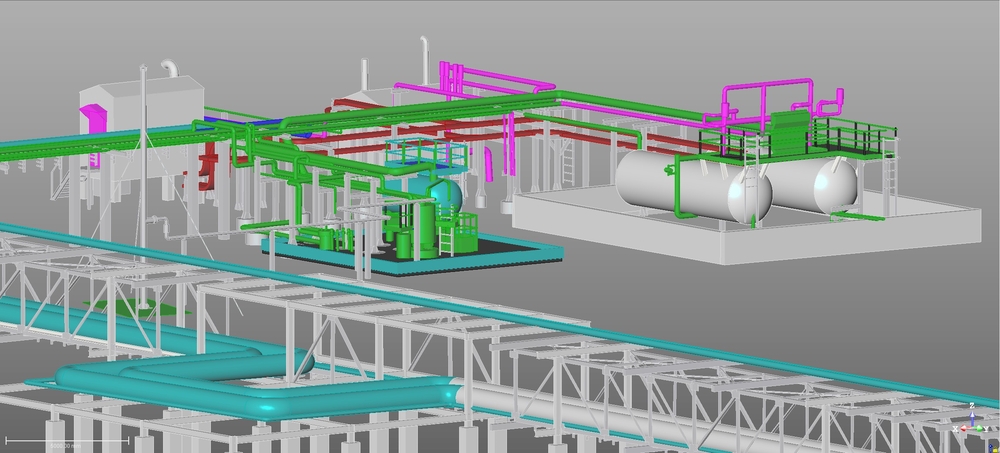

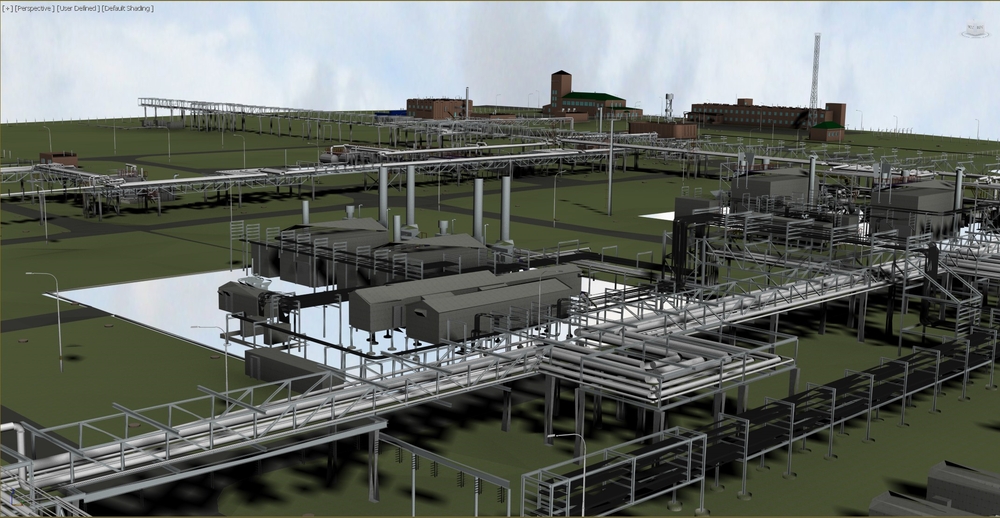

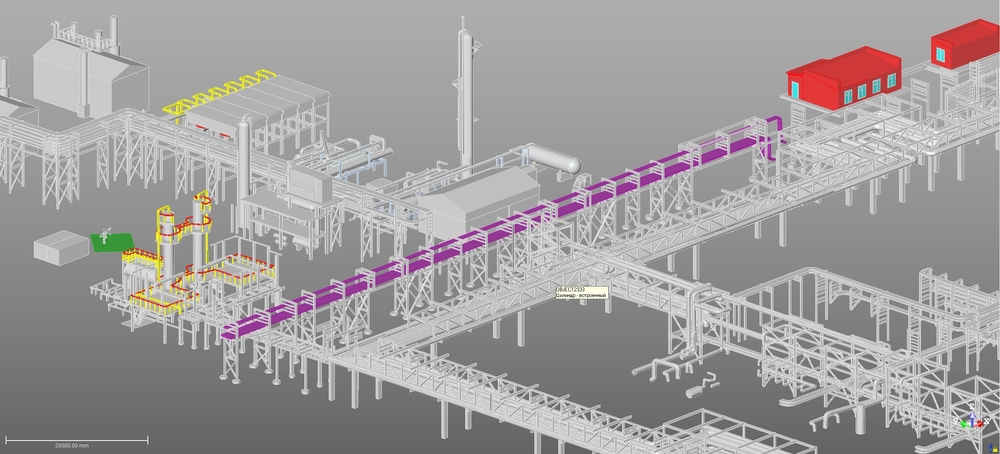

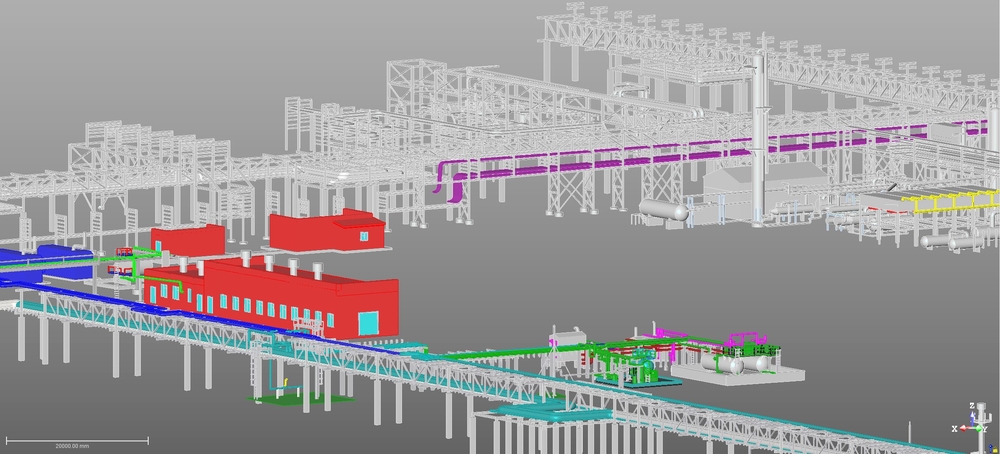

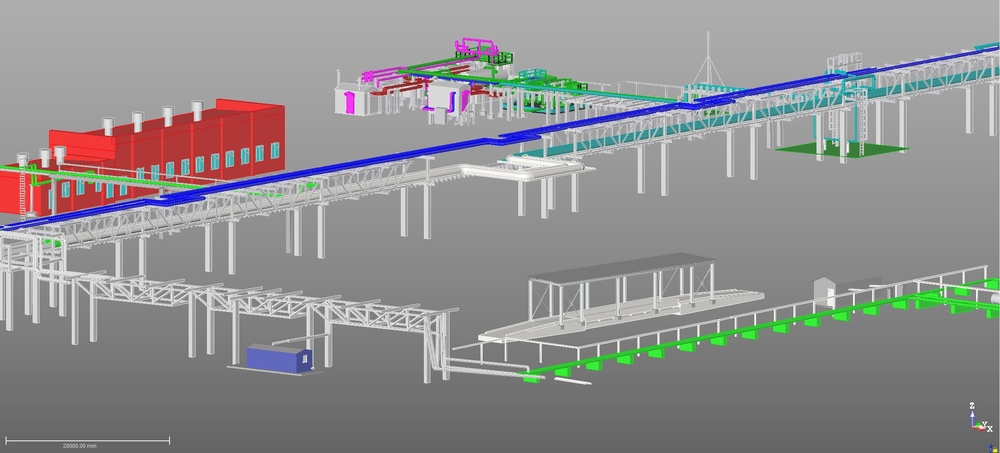

- 3D-модель существующего объекта;
- BIM-модель по облаку точек в рамках услуги Scan-to-BIM;
- исходные пространственные данные для проектной или обследовательской организации.
Когда лазерное сканирование используют при техническом обследовании
3D-сканирование особенно полезно, когда необходимо быстро получить подробную информацию о существующей геометрии здания без большого количества отдельных ручных измерений.
- перед реконструкцией или модернизацией производственного корпуса;
- при отсутствии актуальной исполнительной или обмерной документации;
- для фиксации фактического положения строительных конструкций;
- при подготовке исходных данных для технического обследования;
- перед заменой или установкой технологического оборудования;
- для подготовки обмерных чертежей и цифровой модели существующего объекта;
- для сравнения фактически выполненных конструкций с проектом или BIM-моделью;
- когда единый набор исходных данных нужен обследователям, проектировщикам, конструкторам, технологам и BIM-специалистам.
Какие задачи решает 3D-сканирование
Лазерный сканер фиксирует доступные для наблюдения поверхности и формирует массив пространственных измерений — облако точек. По нему можно восстанавливать фактическую геометрию объекта, выполнять дополнительные измерения в камеральных условиях и определять взаимное положение элементов здания.
В зависимости от задачи данные сканирования позволяют:
- определять фактические размеры и высотные отметки;
- получать необходимые сечения и габариты;
- фиксировать положение колонн, балок, перекрытий, ферм и других конструкций;
- выполнять обмеры помещений и технологических зон;
- анализировать геометрические расхождения между проектным и фактическим положением элементов;
- создавать актуальную цифровую модель существующего объекта.
Если задача связана с контролем изменений во времени, состав измерений и периодичность наблюдений определяются отдельно. Для контроля хода строительных работ применяется отдельная услуга мониторинга строительства.
Почему лазерное сканирование эффективно на промышленных объектах
Промышленное здание обычно имеет сложную пространственную структуру: колонны, фермы, технологические площадки, эстакады, трубопроводы, инженерные коммуникации и установленное оборудование. Точечные ручные обмеры дают только заранее выбранные размеры, тогда как лазерное сканирование формирует целостную цифровую фиксацию доступной геометрии объекта.
Это особенно важно при реконструкции действующих предприятий. Если нужная геометрия была зафиксирована во время съемки, многие дополнительные размеры можно получить непосредственно по облаку точек без повторного выезда на объект.
Как выполняются работы
- Подготовка. Анализируем задачу, имеющуюся документацию, границы съемки, требуемую точность, систему координат и состав конечных материалов.
- Полевые измерения. Выполняем наземное лазерное сканирование с необходимого количества стоянок. При необходимости создаем или используем геодезическое обоснование.
- Регистрация и контроль. Объединяем отдельные сканы в единое облако точек и проверяем качество результата.
- Обработка. Подготавливаем требуемые планы, разрезы, обмерные материалы, 3D- или BIM-модель.
- Передача данных. Выдаем результат в согласованных форматах и составе.
Какие объекты мы сканируем
- производственные корпуса и цеха;
- складские комплексы;
- технологические сооружения;
- инженерные конструкции;
- объекты энергетики;
- объекты нефтегазовой и горнодобывающей промышленности;
- здания и сооружения перед реконструкцией или модернизацией.
Съемка может выполняться внутри здания и снаружи. При необходимости в единую систему данных объединяются строительные конструкции, технологические зоны и доступное для съемки оборудование.
Облако точек как основа для технического обследования
Для профильной организации, выполняющей техническое обследование промышленного здания, облако точек дает подробную цифровую информацию о фактической геометрии конструкций. На его основе можно подготавливать обмерную документацию, выбирать необходимые сечения, анализировать геометрическое положение элементов и сопоставлять фактические данные с проектными.
Это разделяет две профессиональные задачи: Технокауф получает и обрабатывает точные пространственные данные объекта, а профильная обследовательская организация использует их совместно с результатами визуального обследования, инструментальной диагностики, расчетов и других необходимых исследований для оценки технического состояния конструкций.
Что входит и не входит в нашу услугу
Технокауф выполняет лазерное 3D-сканирование, геодезические измерения, обработку облаков точек и подготовку пространственных материалов для технического обследования, реконструкции и проектирования.
Лазерное сканирование не заменяет комплексное техническое обследование строительных конструкций. В состав нашей услуги не входят лабораторные исследования материалов, вскрытие конструкций, определение их прочностных характеристик, установление категории технического состояния здания и выдача заключения о возможности его дальнейшей эксплуатации.
Материалы лазерного сканирования могут использоваться профильной обследовательской или проектной организацией как точная пространственная основа для дальнейшего инженерного анализа.
Форматы и дальнейшая работа с данными
Облако точек может передаваться в распространенных форматах, включая E57 и RCP/RCS. При необходимости по данным сканирования подготавливаются обмерные чертежи и модели в согласованных с заказчиком форматах.
Если следующей стадией проекта является информационное моделирование существующего здания, облако точек может использоваться для создания BIM-модели по технологии Scan-to-BIM.
Сканирование объекта → облако точек → обмерная документация или BIM-модель → обследование, реконструкция или проектирование.
Почему Технокауф
- специализируемся на лазерном 3D-сканировании и работе с облаками точек;
- работаем с промышленными объектами сложной геометрии;
- можем передать как зарегистрированное облако точек, так и подготовленные по нему обмерные материалы;
- выполняем Scan-to-BIM по результатам сканирования;
- формируем состав работ и формат выдачи под задачу проектировщика, обследователя или технического заказчика.
Рассчитаем стоимость сканирования вашего объекта
Для предварительной оценки стоимости пришлите план здания или основные габариты, несколько фотографий объекта, его местоположение и опишите требуемый результат: облако точек, планы и разрезы, обмерные чертежи, 3D- или BIM-модель.
Мы предложим состав работ, определим необходимые исходные данные и подготовим техническое предложение.
