Структура и принципы работы лидарных систем

1. Введение

Лидарные системы (LiDAR — Light Detection and Ranging) представляют собой высокоточные лазерные сенсоры, предназначенные для трёхмерного сканирования окружающего пространства. Принцип работы основан на измерении времени пролёта лазерного импульса, что позволяет определять расстояние до объектов с сантиметровой точностью. В отличие от камер, лидары не зависят от освещённости и обеспечивают стабильную работу в любых погодных условиях, что делает их ключевым элементом современных автономных и автоматизированных систем.

Лидары применяются в автономном транспорте, робототехнике, логистике, авиации, железнодорожной инфраструктуре, системах безопасности и цифровой картографии. Их роль в цифровизации отраслей постоянно растёт благодаря развитию твердотельных технологий, увеличению дальности, плотности точек и интеграции с алгоритмами машинного зрения.

2. Архитектура лидарных систем

2.1 Оптическая часть

Лидар состоит из лазерного источника, фотоприёмника и оптической системы. Лазер испускает импульсы, отражённый сигнал фиксируется приёмником, после чего вычисляется расстояние. Используются длины волн 905 нм, 940 нм и 1550 нм — каждая оптимальна для своих сценариев.

2.2 Сканирующий механизм

Существуют три основных типа сканирования:

• механическое — вращающиеся сенсоры с широким FOV;
• твердотельное — отсутствие подвижных частей, высокая надёжность;
• гибридное — сочетание механики и MEMS‑зеркал.

2.3 Электроника и обработка сигналов

Встроенные процессоры выполняют фильтрацию шумов, компенсацию отражений, синхронизацию каналов и формирование облака точек. Частота кадров достигает 10–30 Гц, плотность точек —  от сотни тысяч до миллионов точек в секунду.

2.4 Ключевые параметры

• дальность: 30–300 м (до 2000 м для авиационных моделей);
• точность: ±1–3 см;
• поле зрения: от 70° до 360°;
• частота сканирования: до 1 млн точек/с и выше.

3. Алгоритмы и программная обработка

3.1 SLAM

Алгоритмы 2D/3D SLAM позволяют строить карты и определять положение сенсора без GPS. Это критически важно для робототехники, AGV и автономных платформ.

3.2 Фильтрация и калибровка

Используются методы удаления шумов, компенсации мультиотражений, нормализации интенсивности и коррекции углов.

3.3 Классификация и трекинг

Нейросетевые модели анализируют облака точек, выделяют объекты, определяют их размеры, скорость и траекторию.

3.4 Слияние данных

Комбинация LiDAR + камера + радар обеспечивает:

• точную геометрию;
• визуальную идентификацию;
• устойчивость к погодным условиям.

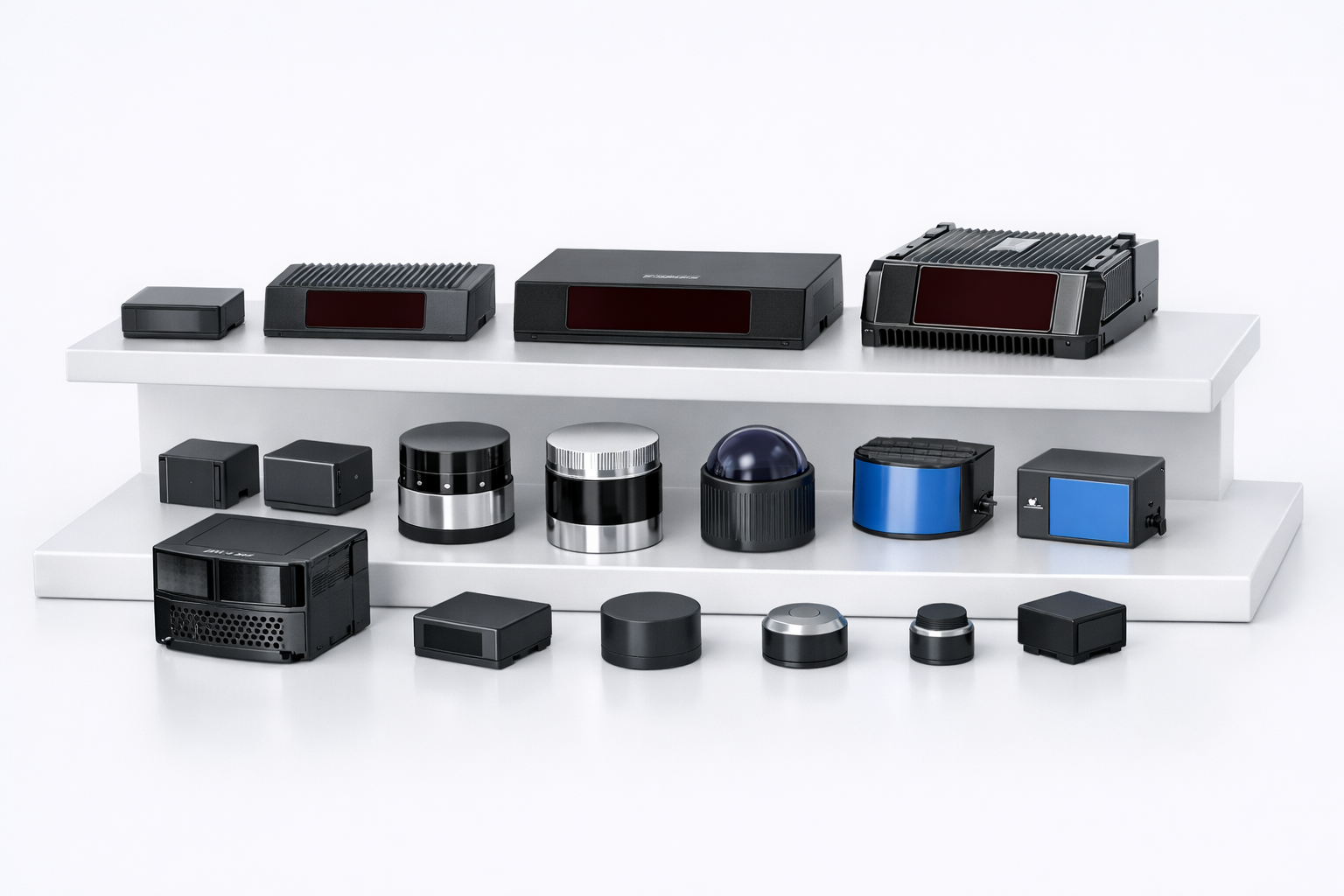

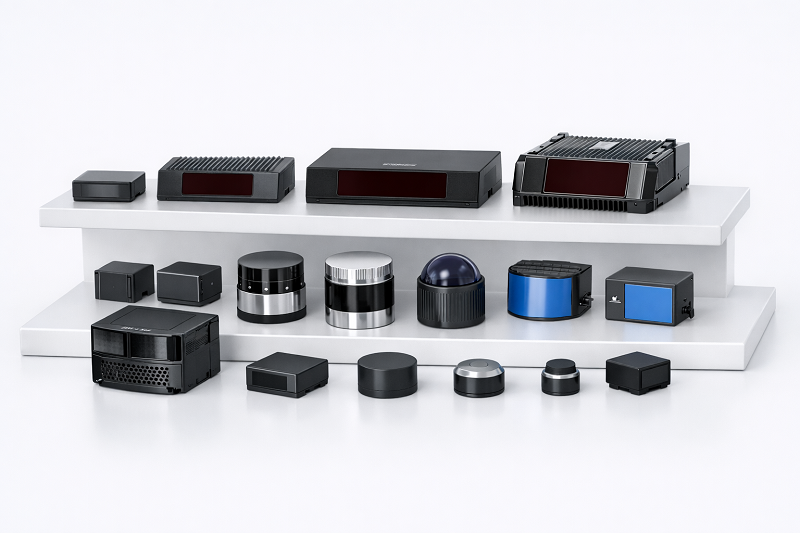

4. Типы лидаров и их назначение

4.1 Дальнобойные лидары

Используются в автономных автомобилях, роботакси, авиации. Обеспечивают дальность до 200–2000 м.

4.2 Широкоугольные лидары

Предназначены для ближнего поля: робототехника, AGV, складские системы, коммерческий транспорт.

4.3 Компактные лидары

Используются в мобильных роботах, дронах, indoor‑навигации.

4.4 Специализированные сенсоры

Высотные лидары, лидары для измерения габаритов, скорости, деформаций конструкций.

5. Применение лидаров

5.1 Автономный транспорт

Лидары обеспечивают:

• построение 3D‑карты;
• обнаружение объектов;
• оценку траекторий;
• устранение слепых зон;
• поддержку SLAM и IMU.

5.2 Интеллектуальные транспортные системы (ITS)

Лидары применяются для:

• измерения габаритов и скорости ТС;
• активации камер фиксации;
• мониторинга трафика;
• V2X‑восприятия.

5.3 Железнодорожная инфраструктура

Применение включает:

• мониторинг деформаций навесов;
• контроль дверей метро;
• обнаружение вторжений на пути;
• vision fusion для повышения точности.

5.4 Smart‑логистика

Лидары обеспечивают:

• автономную навигацию AGV;
• предотвращение столкновений;
• идентификацию паллет;
• работу без QR‑меток и магнитных полос.

5.5 Робототехника

Используются в доставочных роботах, роботruck‑платформах, роботакси. Обеспечивают полный обзор, высокую частоту обновления и устойчивость к динамичной среде.

5.6 Авиация и воздушные платформы

Лидары применяются для:

• дальнего обнаружения (до 2000 м);
• контроля высоты;
• предотвращения столкновений;
• обнаружения кабелей и малых объектов.

6. Преимущества и ограничения лидаров

Преимущества

• высокая точность;
• независимость от освещения;
• работа в реальном времени;
• масштабируемость;
• устойчивость к погодным условиям;
• поддержка мультисенсорного слияния.

Ограничения

• стоимость;
• чувствительность к загрязнению оптики;
• требования к вычислительным ресурсам;
• необходимость калибровки.

7. Сравнение лидаров с другими сенсорами

Камеры

• высокая детализация – зависимость от освещения

Радар

• устойчивость к погоде – низкое угловое разрешение

Ультразвук

• низкая стоимость – малая дальность

Комбинированные системы

Оптимальны для автономных платформ: LiDAR + камера + радар.

8. Будущее лидарных технологий

Тенденции развития включают:

• переход к твердотельным архитектурам;
• рост дальности и плотности точек;
• появление FMCW‑лидаров с измерением скорости;
• интеграцию с ИИ и облачными платформами;
• снижение стоимости и миниатюризацию.

Лидары становятся ключевым элементом цифровой инфраструктуры, обеспечивая безопасную и предсказуемую работу автономных систем.

9. Заключение

Лидарные технологии играют центральную роль в цифровой трансформации транспорта, промышленности и городской инфраструктуры. Благодаря высокой точности, устойчивости и способности работать в реальном времени лидары становятся стандартом для автономных систем нового поколения. Развитие твердотельных и FMCW‑решений, интеграция с ИИ и рост вычислительных возможностей открывают новые горизонты для применения лидаров в самых разных отраслях.
